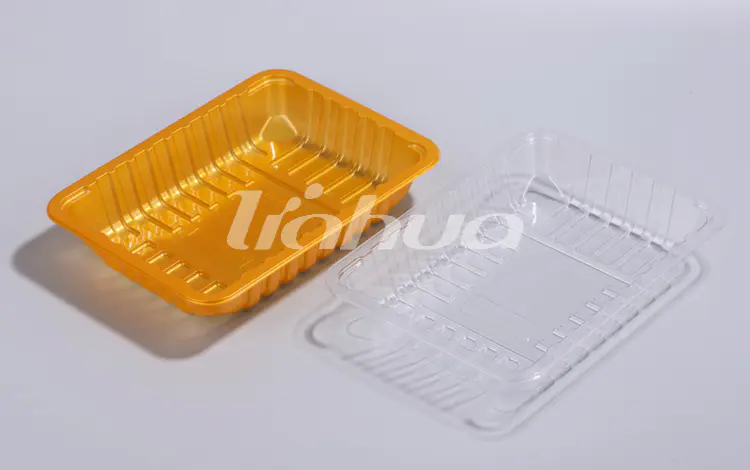

Wie lässt sich die richtige Schalentiefe und -geometrie für eine vakuumverpackte Schale (VSP) bestimmen, um sicherzustellen, dass sich die Hautfolie über unregelmäßig geformten Produkten gut drapiert?

Die richtige Tabletttiefe für a Vakuumverpacktes (VSP) Tablett sollte sein mindestens 10–15 mm tiefer als der höchste Punkt des Produkts Außerdem muss die Schalengeometrie genau der Grundfläche des Produkts entsprechen, damit die Hautfolie gleichmäßig drapiert werden kann, ohne Brückenbildung, Faltenbildung oder unvollständigen Kontakt. Wenn Sie dies von Anfang an richtig machen, werden die häufigsten VSP-Mängel beseitigt und die Haltbarkeit, die Integrität des Siegels und die Präsentation im Einzelhandel direkt geschützt.

Dieser Leitfaden führt Sie durch die praktische Methodik zur Größenbestimmung von a Vakuumverpacktes (VSP) Tablett richtig – einschließlich Tiefenberechnung, Auswahl des Wandwinkels, Flanschabmessungen und wie die Komplexität der Produktform jede Entscheidung beeinflussen sollte.

Warum die Tabletttiefe die kritischste Dimension ist

In einem Vakuumverpacktes (VSP) Tablett , wird der Hautfilm auf zwischen erhitzt 130°C und 160°C und dann durch Vakuumdruck über das Produkt gezogen – normalerweise zwischen 5 und 20 mbar Restdruck . Die Folie muss von der Flanschebene ganz nach unten und um die Produktkonturen herum wandern, bevor sie am Schalenboden versiegelt wird.

Wenn die Schale zu flach ist, kann sich die Folie nicht vollständig an die Seiten und Hinterschneidungen des Produkts anpassen, wodurch Lufteinschlüsse entstehen, die das Vakuum beeinträchtigen und die Oxidation beschleunigen. Wenn die Schale zu tief ist, faltet sich überschüssiges Folienmaterial am Boden, was zu einer unansehnlichen Verpackung und potenziellen Leckstellen an der Siegelzone führt.

Die praktische Regel: Innentiefe der Schale = maximale Produkthöhe 10 bis 15 mm . Für Stücke mit Knochen oder Meeresfrüchten mit hervorstehenden Teilen erhöhen Sie den Puffer auf 18–22 mm um die Filmdehnung über scharfe Geometrien zu berücksichtigen.

Messen der unregelmäßigen Produktgeometrie vor dem Tray-Design

Bevor Sie Tablettabmessungen für a angeben Vakuumverpacktes (VSP) Tablett , führen Sie einen strukturierten Produktprofilierungsprozess durch. Unregelmäßige Produkte – wie Lammkarree, ganze Lachsfilets oder gefülltes Geflügel – können nicht als einfache Rechtecke behandelt werden.

Wichtige zu erfassende Messungen

• Maximale Höhe (Z-Achse): Messen Sie den höchsten Punkt in einer statistisch repräsentativen Stichprobe von mindestens 20–30 Einheiten. Verwenden Sie den 95. Perzentilwert, nicht den Durchschnitt.
• Abmessungen der Stellfläche (X- und Y-Achse): Messen Sie die breiteste und längste Fläche einschließlich aller überhängenden Elemente.
• Hinterschnitttiefe: Messen Sie bei Produkten mit Knochen, wie weit die Folie seitlich unter einem hervorstehenden Knochen oder einer hervorstehenden Kante verlaufen muss.
• Gewichtsbereich und Dichtevariation: Schwerere, dichtere Produkte werden beim Vakuumieren komprimiert und verändern ihre Höhe um bis zu 5–8 % .

Diese Messungen fließen direkt in die Spezifikationen für die Wannentiefe und die Wandgeometrie ein und verhindern kostspielige Neukonstruktionen der Werkzeuge nach den ersten Produktionsläufen.

Wandwinkel- und Entwurfsdesign für optimalen Folienfall

Der Seitenwandwinkel – auch Entformungswinkel genannt – von a Vakuumverpacktes (VSP) Tablett spielt eine große Rolle dabei, wie glatt sich die Hautfolie an die Produktkanten anpasst. Eine zu vertikale Wand behindert den Filmtransport und führt zu Brückenbildung an den Ecken des Tabletts.

Standardmäßige Branchenrichtlinien empfehlen a Entformungswinkel von 7° bis 12° von der Vertikalen für VSP-Anwendungen. Bei Produkten mit ausgeprägten Höhenunterschieden oder starken Hinterschneidungen kann die Formschräge erhöht werden 14°–18° Gibt der Folie mehr Raum, sich anzupassen, ohne sie zu überdehnen.

Eckenradius ist wichtig

Scharfe Innenecken gehören zu den häufigsten Ursachen für Folienversagen in einem Vakuumverpacktes (VSP) Tablett . Der Film muss sich gleichzeitig in zwei Achsen um die Ecken dehnen, wobei die Spannung an diesem Punkt konzentriert wird. Als Regel gilt:

• Innenradius der Basisecke: mindestens 3 mm, idealerweise 5–8 mm
• Innenwand-Sockel-Übergangsradius: mindestens 4 mm
• Äußerer Flanscheckenradius: mindestens 2 mm um einen gleichmäßigen Dichtungsdruck zu unterstützen

Spezifikationen für Flanschbreite und Dichtungszone

Der Flansch ist der horizontale Rand des Vakuumverpacktes (VSP) Tablett wo der Hautfilm mit dem Schalensubstrat versiegelt wird. Ein zu kleiner oder schlecht konstruierter Flansch ist eine der Hauptursachen für Dichtungsversagen bei VSP-Einzelhandelsverpackungen.

Die empfohlene Flanschbreite beträgt 8 bis 12 mm für Standard-Einzelhandelsverpackungen . Für größere Tabletts mit Produkten über 800 g erhöhen Sie die Flanschbreite auf 12–15 mm um den Versiegelungsdruck gleichmäßiger zu verteilen und das Risiko eines Ablösens während des Transports zu verringern.

Die Flanschoberfläche muss eben und frei von Verformungen sein. Tablettmaterialien mit hoher Kristallinität, wie z CPET oder rPET mit >30 % Recyclinganteil , sind beim Thermoformen anfälliger für Flanschverzerrungen und erfordern typischerweise engere Werkzeugtoleranzen ±0,2 mm Ebenheitsabweichung über die Siegelzone.

Referenz zur Wannentiefe und -geometrie nach Produktkategorie

Die folgende Tabelle bietet eine praktische Orientierung für die Auswahl Vakuumverpacktes (VSP) Tablett Abmessungen in den gängigsten Produktkategorien, die in Skin-Verpackungslinien verarbeitet werden:

Wie Foliendicke und Dehnbarkeit Entscheidungen zur Schalengeometrie beeinflussen

Der in a. verwendete Hautfilm Vakuumverpacktes (VSP) Tablett ist nicht unendlich dehnbar. Bei den meisten kommerziellen VSP-Oberfolien handelt es sich um koextrudierte Strukturen mit einer Gesamtdicke von 50 bis 100 µm und eine Bruchdehnung von 300 % bis 600 % . Allerdings ist die effektive Ziehtiefe ohne Ausdünnung oder Lochbildung deutlich konservativer – typischerweise auf begrenzt Ziehverhältnisse von 1:1,5 bis 1:2,5 (Tiefe bis kleinste seitliche Abmessung).

Dies bedeutet, dass für ein schmales Tablett mit einer Innenbreite von 80 mm beträgt die maximale zuverlässige Ziehtiefe des Hautfilms ungefähr 120–200 mm . Darüber hinaus wird die Filmausdünnung an den Basisecken zu einem strukturellen Risiko. Wenn die Tiefe Ihres Produkts diese Verhältnisse überschreitet, besteht die Lösung darin, die Schalengeometrie zu verbreitern statt zu vertiefen – und so die Zugspannung der Folie auf eine größere Oberfläche zu verteilen.

Geben Sie bei Produkten mit Knochen oder scharfen Kanten immer eine Folie mit einem an Mindestdurchstoßfestigkeit von 15–20 N gemessen nach ASTM F1306 oder gleichwertig, unabhängig von der Dicke.

Tooling-Validierung und Testprotokoll für neue VSP-Tray-Formate

Sobald die Trayabmessungen festgelegt wurden, ist ein strukturierter Validierungsversuch unerlässlich, bevor die vollständige Werkzeugproduktion für a in Angriff genommen wird Vakuumverpacktes (VSP) Tablett formatieren. Das Überspringen dieses Schritts ist der teuerste Fehler bei der Inbetriebnahme einer VSP-Leitung.

Empfohlene Validierungsschritte

1. Prototypen-Tray-Produktion: Führen Sie eine kleine Charge von 200–500 Tabletts mit Softtooling oder 3D-gedruckten Einsätzen in den Zielabmessungen durch, bevor das Stahlwerkzeug geschnitten wird.
2. Beurteilung des Folienvorhangs: Überprüfen Sie eine Probe von 30 Einheiten pro SKU visuell auf Brückenbildung, Faltenbildung und Kontaktgleichmäßigkeit.
3. Restsauerstofftest: Messen Sie den Sauerstoff im Kopfraum mit einem Sauerstoffanalysator. Ziel: <0,5 % O₂ für Frischfleischanwendungen.
4. Prüfung der Siegelschälfestigkeit: Führen Sie einen Schälfestigkeitstest gemäß ASTM F88 durch. Akzeptabler Mindestwert für Einzelhandels-VSP: 8–15 N/15 mm .
5. Beschleunigte Haltbarkeitsstudie: Lagern Sie Packungen bei der Zieltemperatur für den Einzelhandel (normalerweise). 0°C bis 4°C ) und beurteilen die mikrobiologische und visuelle Qualität an den Tagen 3, 7, 14 und 21.
6. Verteilungssimulation: Unterziehen Sie versiegelte Packungen einem ISTA 2A- oder gleichwertigen Transporttest, um geometriebedingte Dichtungsfehler unter mechanischer Belastung zu erkennen.

Erst nach Bestehen aller sechs Validierungsstufen sollten die endgültigen Produktionswerkzeuge in Betrieb genommen werden. Dieser Prozess fügt normalerweise hinzu 3–6 Wochen auf die Einführung eines neuen VSP-Tray-Formats, verhindert aber wesentlich kostspieligere Rückrufe oder Produktionsausfälle nach der Markteinführung.

Häufige Geometriefehler und wie man sie vermeidet

Selbst erfahrene Verpackungsingenieure stoßen beim Spezifizieren von a immer wieder auf Geometriefehler Vakuumverpacktes (VSP) Tablett für ein neues Produkt. Die folgenden Probleme treten am häufigsten auf:

• Die unterdimensionierte Schalentiefe basiert auf der durchschnittlichen Produkthöhe und nicht auf dem 95. Perzentil: Entwerfen Sie immer für die größte realistische Produkteinheit, nicht für den Mittelwert. Ein einzelnes übergroßes Produkt mit Überbrückungsfolie führt zum Erlöschen des Haltbarkeitsanspruchs der gesamten Packung.
• Verwendung eines rechteckigen Tabletts für ein ovales oder asymmetrisches Produkt: Übermäßiger Leerraum in den Ecken des Tabletts erhöht die Spannung beim Ziehen des Films und führt zu Faltenbildung. Individuell geformte oder ovale Schalen verbessern die Drapierung von Produkten wie ganzen Fischen oder Trommelstöcken erheblich.
• Ohne Berücksichtigung der Höhe der Saugeinlage bei der Tiefenberechnung: Eine Saugeinlage von 3–5 mm erhöht die effektive Produkthöhe und muss bei der Schalentiefenspezifikation berücksichtigt werden.
• Einen Flansch angeben, der für das Siegelwerkzeug zu schmal ist: Ein Flansch schmaler als 7 mm Bietet selten eine ausreichende Dichtfläche für eine konsistente hermetische Verbindung über den gesamten Produktionslauf.
• Nichtberücksichtigung der Tablettstapelung während der Kühlkettenverteilung: Tiefere Tabletts mit steilen Entformungswinkeln neigen bei Stapellast eher zum Einsturz oder zur Verformung. Geben Sie eine Mindestwandstärke von an 0,4–0,6 mm für rPET-Schalen in Deep-Draw-Formaten.
